Termická analýza grafitických litin

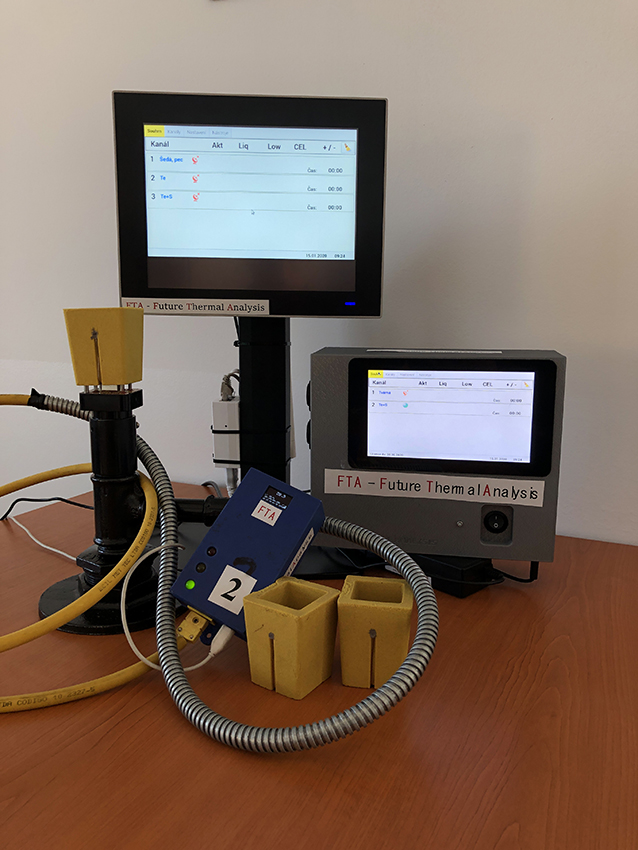

Systém je určený pro jednoduché a efektivní měření metalurgické kvality tekutého kovu litin a určení uhlíkového ekvivalentu, teplot likvidu, eutektické teploty a teploty solidu. Jedná se o uživatelsky přívětivé řešení určené hlavně pro provozní podmínky v metalurgických provozech nenáročné na obsluhu. Obsluha systému spočívá pouze ve výměně kelímků. Výstupem je naměřená křivka s určeným uhlíkovým ekvivalentem (CEL), na základě které si obsuha může vytvořit závěr o kvalitě zkoušeného kovu a navrhnou řešení na zlepšení v případě, že je to zapotřebí. Do systému je možně zapojit až 6 modulů pro sběr dat, které komunikují nezávisle po interní WIFI síti. Toto řešení umožňuje propojit i vzdálené měřící body, bez nutnosti složitě instalovat kabelové propojení s řídícím modulem.

Výhody systému FTA

řízení výroby podle uhlíkového ekvivalentu
vyšší přesnost - dochází ke zúžení oblasti uhlíkového ekvivalentu a tím i ke stabili-zaci metalurgické kvality tekutého kovu a pevnostních charakteristik
řízení vsázky s jasnou a okamžitou odezvou
kontrola míry naočkování tekutého kovu
rychlost měření a kontrola přímo v provoze
obsluhu běžně zvládne obsluha na tavírně
pomocí kelímků bez teluru se měří skutečný grafitický stav taveniny
zkrácená analýza určená pro měření na peci, výsledek do 1,5 min.
kontrola vlivu očkovadla na daný materiál
dosahovaná přesnost termické analýzy FTA
- - podeutektická litina ± 0,02%
- - nadeutektická litina ± 0,03%

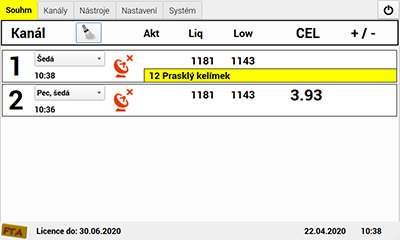

Softwarové rozhraní:

Termická analáza FTA rychle a přehledně zobrazuje na jedné obrazovce všechny připojené kanály. Veškerá nastavení a komunikace je v českém jazyce.

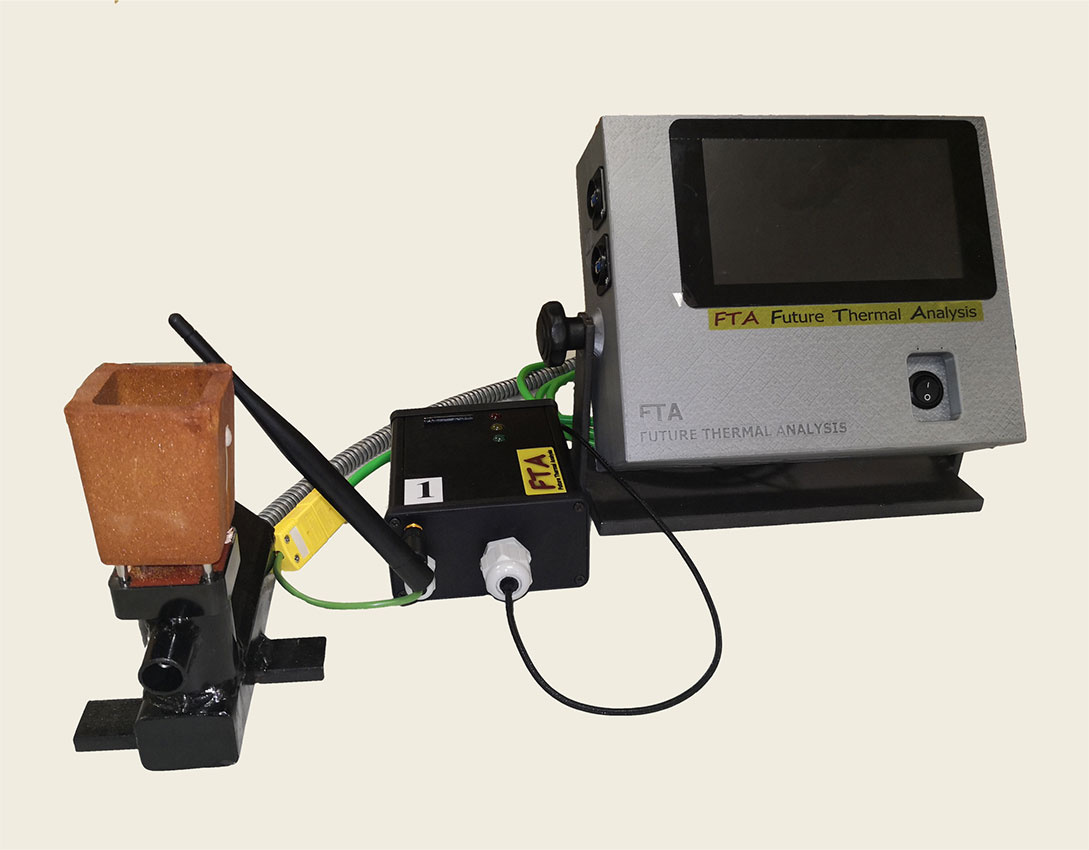

Hardwarové řešení:

Řídící modul (kat. č. FTA_01_RM_01)

Je srdcem celého systému. Jeho součástí je počítač s programem, který se stará o vyhodnocení každé křivky, WIFI komunikaci se všemi aktivními moduly pro sběr dat, ukládání a shromžďování naměřených dat. Tato data lze následně vydohnocovat či zpětné prohlížet a zálohovat. Na dotykovém displeji se zobrazují aktuální stavy a výsledky meření všech modulů pro sběr dat. Celý modul lze snadno připevnit, jak k vodorovné, tak i svislé ploše. Napájení 220V/50Hz, rozměry š/v/h 300/220/100 mm.

Modul pro sběr dat (kat. č. FTA_02_SD_01)

Tento modul se stará o měření dat na jednom kanále. Analogová data, přicházející z termočlánku pripojeného kelímku se v přístroji převádí na digitální data, která se přenáší pomocí WIFI připojení do řídícího modulu. Pro zvýšení dosahu WIFI signálu je možné k této jednotce připojit anténu. Na čelní straně modulu je malý stavový displej a diody. K tomuto modulu je možné připojit i externí diplej, který zobrazuje hodnotu uhlíkového ekvivalentu (CEL). Propojovací kabel kompenzačního vedení je osazen konektorem (F) (kat. č. 611.003). Celý modul lze připevnit ke kovovým plochám pomocí vestavěných magnetů, nebo přišroubovat. Napájení 220V/50Hz, rozměry š/v/h 100/150/55 mm (bez antény).

Držák kelímků (kat. č. FTA_03_DR_01)

Držák kelímků s paticí pro klasické čtvercové kelímky jak bez teluru, s telurem tak s telur+síra. Držák se připojuje k modulu pro sběr dat pomocí konektoru (M) (kat. č. 611.002). Pro správnou funkci přístroje je zapotřebí udržovat kontakty patice vždy čisté. Patice kelímků (kat. č. 611.006) je výměnná.

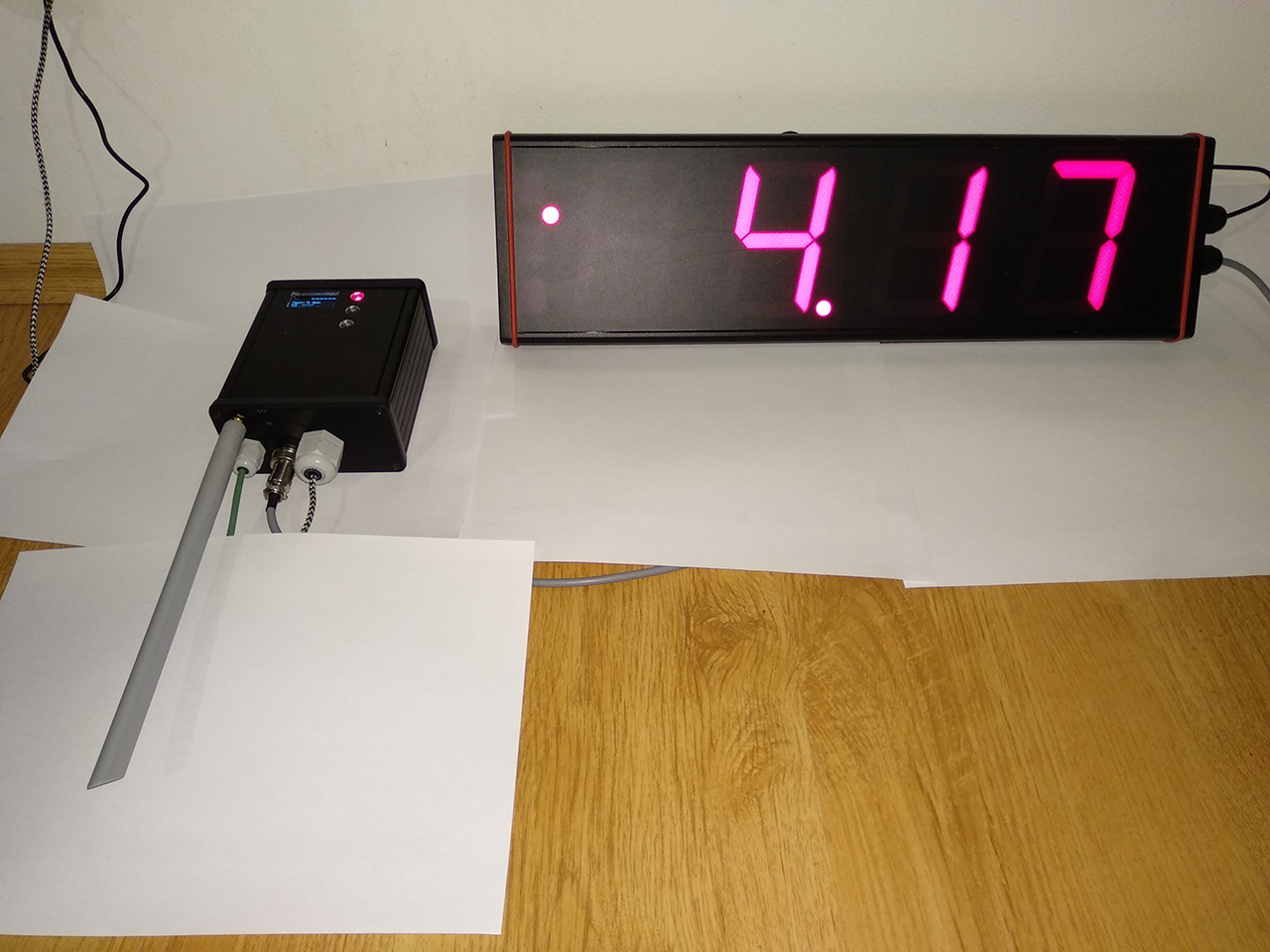

Externí displej (kat. č. FTA_05_ED_01)

Displej zobrazuje hodnotu uhlíkového ekvivalentu (CEL). Připojuje se k modulu pro sběr dat. Je zapotřebí tehdy, pokud obsluha potřebuje znát hodnotu uhlíkového ekvivalentu (CEL) v místě měření, které může být někdy značně vzdálené od umístění řídícího modulu. Napájení 220V/50Hz, rozměry š/v/h mm
